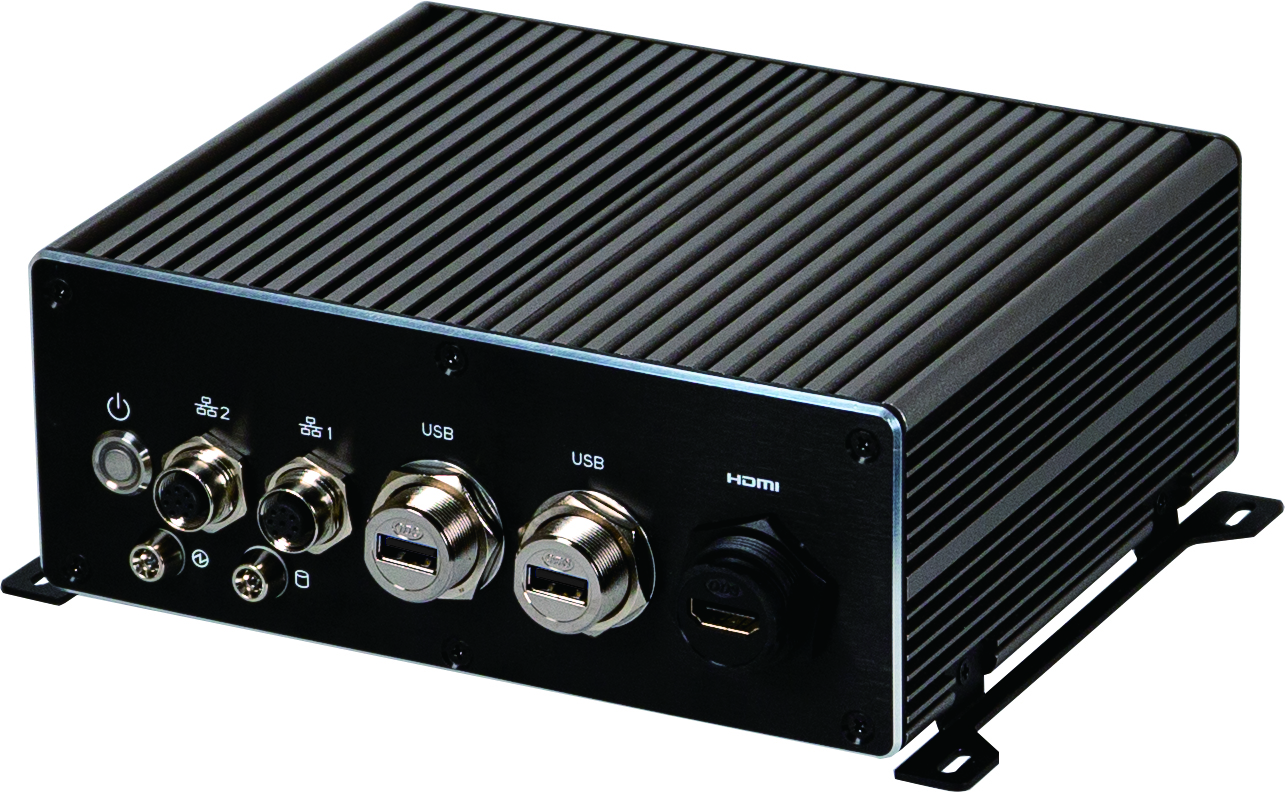

QBiX-WP-APLA3940H-A1

QW-3940A MAPLKAS-SI

Systemabmessung: 188 B x 155 T x 72 H (mm)
Intel® Atom® x5-E3940 Prozessor
Dual Channel DDR3L, 2 x SO-DIMMs
IP67 Wasserdicht Zertifiziert
M12 und IP67 wasserdichte Steckverbinder

Spezifikationen der Systemmodule

MAßE	188W x 155D x 72H(mm)
PROZESSOR	Intel® Atom® x5-E3940 Prozessor 14nm, 4 Kerne, 4 Threads, bis zu 1.80 GHz TDP 9.5W
CHIPSATZ	SoC
ARBEITSSPEICHER	2 x DDR3L SO-DIMM Sockel, Max. 8 GB Unterstützt Dual channel DDR3L 1866 MHz Module
NETZWERKSCHNITTSTELLE	2 x GbE LAN ports (Intel® i211AT)
GRAFIK-UNTERSTÜTZUNG	Integrierter Grafikprozessor - Intel® HD Graphics 500: 1 x HDMI-Anschluss, unterstützt eine maximale Auflösung von 3840x2160 @30Hz
AUDIO	Realtek® Audio Codec
LAUFWERKSCHNITTSTELLE	1 x 2.5” HDD/SSD (SATA 6Gb/s)
ERWEITERUNGSSTECKPLÄTZE	1 x 2242 M.2 M-Key (SATA 6Gb/s) 1 x Full-size Mini PCIe mit SIM Steckplatz (PCIe x1 + USB2.0) -- unterstützt 3G/4G Module
VORDERE ANSCHLÜßE	2 x (M12) LAN Ports 2 x (IP67) USB 2.0 Anschluss 1 x (IP67) HDMI Anschluss 1 x (IP67) Power Taster 1 x (M8) Power & HDD LED
HINTERE ANSCHLÜßE	1 x (M12) COM port (RS-232/422/485 and RI/5V/12V) 2 x (M12) COM port (RS-232) 1 x (M12) GPIO (8 bits) 1 x (M12) DC Jack
BETRIEBSSPANNUNG	+9~36VDC (Full Range)
BETRIEBSTEMPERATUR	Betriebstemperatur: -20°C bis 80°C Luftfeuchtigkeit bei Betrieb: 0-90% (nicht kondensierend) Nicht-Betriebstemperatur: -20°C bis 70°C Luftfeuchtigkeit im Nicht-Betrieb: 0%-95% (nicht kondensierend) Bei Verwendung von RAM Modulen und Laufwerken mit erweitertem Temperaturbereich
VIBRATION WÄHREND DES BETRIEBS	Betrieb: IEC 60068-2-64, 3 Grms, zufällig, 5 ~ 500 Hz, 1 Stunde / pro Achse, mit SSD/M.2 2280 Nicht-Betrieb: IEC 60068-2-6, 2 G, Sinus, 10 ~ 500 Hz, 1 Okt/min, 1 Std. / pro Achse
STOß / SCHLAG IM BETRIEB	Betrieb: IEC 60068-2-27, 50 G, halber Sinus, 11 ms Dauer, mit SSD
VERPACKUNGSINHALT	Karton Verpackungsinhalt: 1Stk. Größe des Kartons: 305x285x265(mm) Inhalt: KABEL COM, wasserfest, 3 Stück (P/N: 25CF8-1K8400-O0S) KABEL USB 2.0, wasserfest, 2 Stück (P/N: 25CFA-1K8000-O0R) KABEL RJ45, wasserfest, 2 Stück (P/N: 25CR0-1K8401-O0S) KABEL SIGNAL, wasserfest, 1 x (P/N: 25CR5-1K8500-O0R) KABEL HDMI, wasserfest, 1 x (P/N: 25CRC-180720-O0S) KABEL DC Buchse, wasserfest, 1 x (P/N: 25CRD-1K8300-O0S) Wandhalterung (P/N: 25HBA-826520-H5R)
BESTELLINFORMATION	9BQW3940AMR-SI (Karton Verpackung) (Eingebaut sind : DDR3L 8GB & 256GB SSD)
OPTIONALER BAUSATZ	TPM 2.0 module P/N: 9CTM000NR-00 TPM Cable P/N: 25CRZ-100600-S9R
