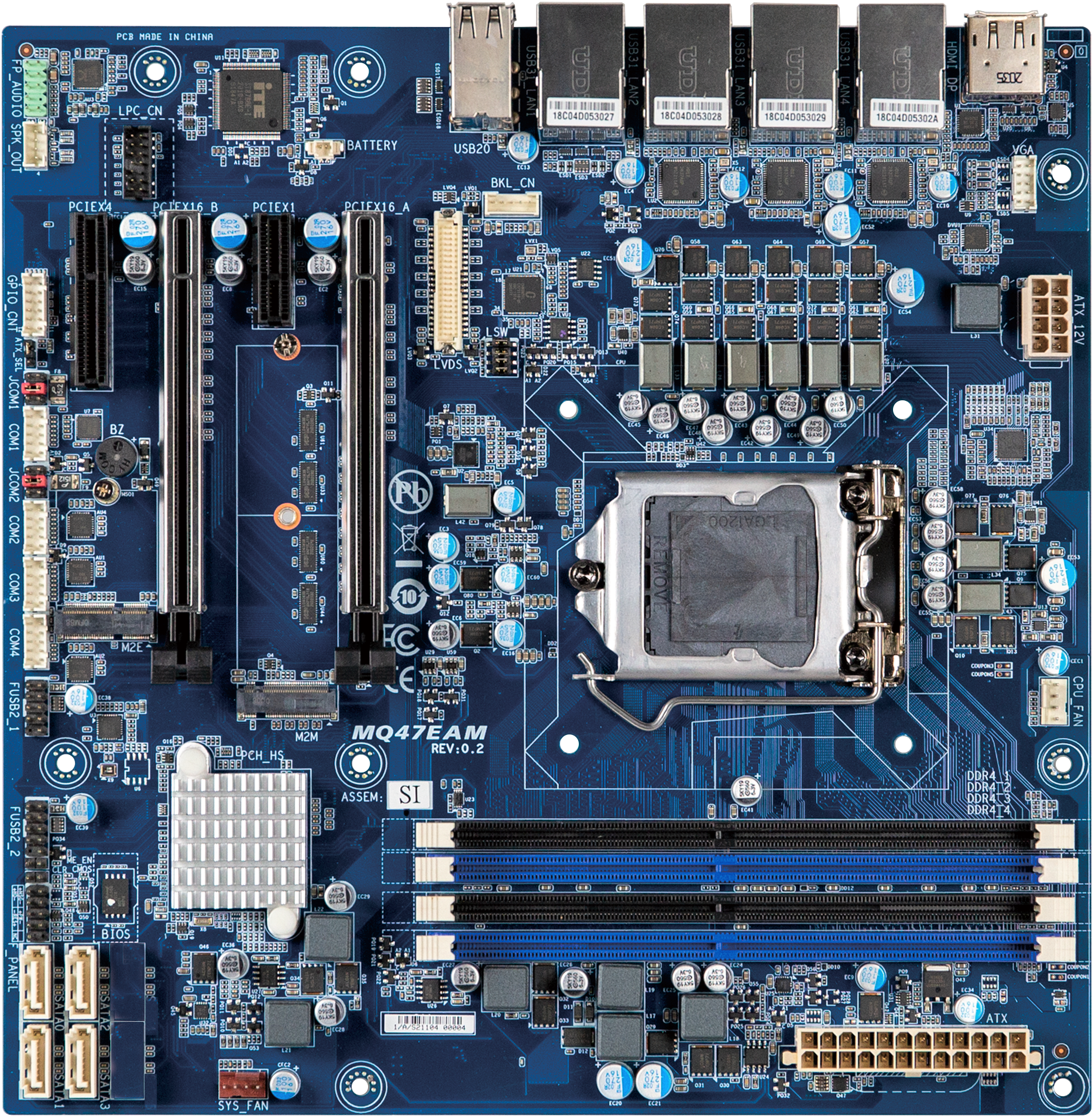

uATX-Q47EA

M/B MQ47EAM-SI
  • Micro ATX Formfaktor
  • Unterstützt 10th Generation Intel® Core™ Prozessoren
  • Intel® Q470E Express Chipsatz
  • Dual Channel Non-ECC Unbuffered DDR4, 4 x DIMMs
  • 4 x GbE LAN Ports
  • 4 x SATA 6Gb/s Ports
  • Ultra-Fast M.2 mit PCIe Gen3 x4 Schnittstelle
  • HDMI 1.4, Display port, VGA, LVDS für mehrere Displays
  • Realtek® Audio Codec
  • Up to 4 x PCIe Gen3Erweiterungssteckplätze
  • 16 x USB Ports
  • 1 x COM headers (RS-232/422/485 & RI/5V/12V)
  • 1 x COM headers (RS-232 & RI/5V/12V)
  • 2 x COM headers (RS-232)
FORMFAKTOR

Micro ATX
244B x 244H(mm)
PROZESSOR

Unterstützung für 10. Generation
Intel® Core™ i9/i7/i5/i3, Pentium® & Celeron® Prozessoren in LGA1200 Package
TDP unter 65W
SOCKEL 1 x LGA 1200
ARBEITSSPEICHER

4 x DDR4 DIMM Sockel, Max. Speicherkapazität 128GB
Unterstützt Dual-Channel, DDR4 2933 MHz RAM Module test
NETZWERKSCHNITTSTELLE 4 x GbE LAN Ports (1 x Intel® i219LM und 3 x Intel® i211AT)
GRAFIKEINHEIT

Integrierter Grafikprozessor mit Intel® HD-Grafikunterstützung:
1 x HDMI 1.4-Anschluss, unterstützt eine maximale Auflösung von 4096x2160 @30Hz
1 x Display-Port, unterstützt eine maximale Auflösung von 4096x2160 @60Hz
1 x VGA-Anschluss, unterstützt eine maximale Auflösung von 1920x1200 @60Hz
1 x LVDS-Anschluss, unterstützt eine maximale Auflösung von 1920x1080 @60Hz
(3 unabhängige Display-Ausgänge)


AUDIO Realtek® Audio Codec
SPEICHER 4 x SATA 6Gb/s Ports (RAID 0/1/5/10)
ERWEITERUNGSSTECKPLÄTZE

2 x PCIe Gen3 x8 (oder nur 1 x PCIe Gen3 x16 auf PCIe x16_A Steckplatz als Option)
1 x PCIe x4 (Gen3 x4)
1 x PCIe x1 (Gen3 x1)
1 x 2230 M.2 E-Key (PCIe x1 + USB2.0)
1 x 2280/2242 M.2 M-Key (PCIe x4, SATA 6Gb/s)
INTERNE ANSCHLÜßE

1 x 24-poliger ATX-Hauptstromanschluss
1 x 8-poliger ATX-12V-Stromanschluss
4 x SATA 6Gb/s-Anschlüsse
1 x CPU-Lüfter-Header
1 x Systemlüfter-Header
1 x Frontpanel-Header
1 x Frontpanel-Audio-Header
4 x USB 2.0-Header
1 x COM-Header (RS232/422/485 & RI/5V/12V)
1 x COM-Header (RS232 & RI/5V/12V)
2 x COM-Header (RS232)
1 x VGA-Header
1 x Backlight-Header
1 x LVDS-Header
1 x AT/ATX-Modusauswahl-Jumper
1 x GPIO (8 Bit) & SMBUS-Header
1 x System Speaker
1 x Clear CMOS Jumper
HINTERE ANSCHLÜßE

1 x HDMI
1 x Display Port
4 x RJ45 LAN Ports
8 x USB3.0
4 x USB2.0
TPM 1 x TPM Anschluss
BETRIEBSSYSTEMKOMPATIBILITÄT Windows 10 (x64)
CHIPSATZ Intel® Q470E Express Chipset
BETRIEBSEIGENSCHAFTEN

Betriebstemperatur: 0°C bis 60°C
Luftfeuchtigkeit bei Betrieb: 0-90% (nicht kondensierend)
Nicht-Betriebstemperatur: -40°C bis 85°C
Luftfeuchtigkeit im Nicht-Betrieb: 0%-95% (nicht kondensierend)
VERPACKUNGSINHALT

Bulk Karton Inhalt : 20Stk.
Karton Abmessung: 609 x 581 x 362(mm)
Inhalt:
IO Shield x 1 (P/N: 12AIO-MQ47EA-00R)
SATA Kabel x 2 (P/N: 12CF1-2SAT1B-01R)
BESTELLINFORMATION 9MQ47EAMNR-SI (Bulk Verpackung)
OPTIONALES ZUBEHÖR

TPM 2.0 Modul: 9CTM000NR-00
