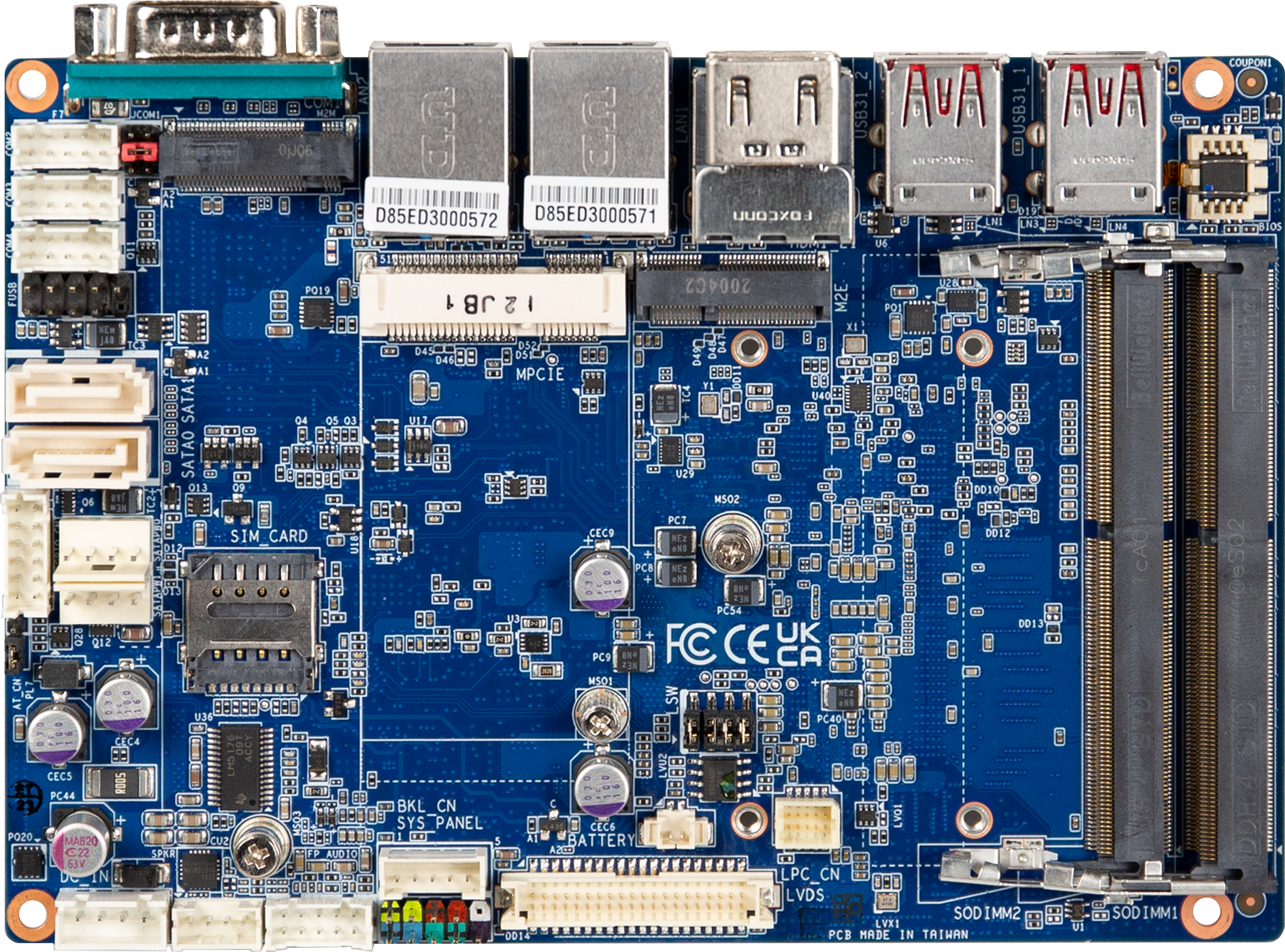

QBiP-8265A

M/B MWHLUBS-SI 1.0E
  • 3.5’’ SBC
  • Intel® Core™ i5-8265U Prozessor
  • Dual Channel DDR4, 2 x SO-DIMMs
  • 2 x GbE LAN Ports
  • 2 x SATA 6Gb/s Ports
  • Ultra-schnelle M.2 mit PCIe Gen3 x4 Interface
  • 2 x HDMI, LVDS Ports für mehrere Anzeigen
  • 1 x RS-232/422/485 and 5V/12V/RI COM Port
  • 3 x RS-232 COM Ports
  • 4 x USB 3.1 Gen 2
FORMFAKTOR

3.5" SBC
146B x 101.7T(mm)
PROZESSOR

Intel® Core™ i5-8265U-Prozessor
14nm, 4 Kerne, 8 Threads, bis zu 3,9 GHz
TDP 15W
SOCKEL 1 x FCBGA 1528
ARBEITSSPEICHER

2 x DDR4 SO-DIMM-Sockel, Max. Kapazität 32 GB
Unterstützt Dual Channel DDR4 2400 MHz Module
NETZWERKSCHNITTSTELLE 2 x GbE LAN Anschlüsse (Intel® i219V and Intel® i211AT)
GRAFIKEINHEIT

Integrierter Grafikprozessor - Intel® UHD Graphics 620:
2 x HDMI 1.4 Anschlüsse, die eine maximale Auflösung von 4096x2304 @24Hz unterstützen
1 x LVDS-Anschluss, unterstützt eine maximale Auflösung von 1920x1080 @60Hz
(3 unabhängige Display-Ausgänge)
AUDIO Realtek® Audio Codec
SPEICHER 2 x SATA 6Gb/s Ports (SATA RAID 0/1/5)
ERWEITERUNGSSTECKPLÄTZE

1 x 2280 M.2 M-Key (PCIe x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key
1 x Full-size Mini PCIe mit SIM-Steckplatz (PCIe x1 + USB2.0) -- unterstützt 3G/4G-Modul
INTERNE ANSCHLÜßE

1 x 4-Pin-Box-Stromanschluss (DC-Eingang +9V~36VDC) (+48VDC für optional)
2 x SATA Stromversorgung Header
1 x CPU-Lüfter-Header
1 x Systemlüfter-Header
1 x Frontplatten-Header
1 x Frontpanel-Audio-Header
1 x 2W-Lautsprecherausgang-Header
2 x USB 2.0-Header
3 x COM-Header (RS-232)
1 x Backlighsteuerung Header
1 x AT/ATX-Modusauswahl-Jumper
1 x GPIO (8-Bit) & SMBUS-Header
HINTERE ANSCHLÜßE

1 x COM port (RS-232/422/485 & RI/5V/12V)
2 x HDMI
2 x RJ45 LAN ports
4 x USB 3.2 Gen 2x1
TPM 1 x TPM header
BETRIEBSSYSTEMKOMPATIBILITÄT Windows 10 (x64)
BETRIEBSEIGENSCHAFTEN

Betriebstemperatur: 0°C bis +60°C
Luftfeuchtigkeit bei Betrieb: 0-90% (nicht kondensierend)
Nicht-Betriebstemperatur: -40°C bis +85°C
Luftfeuchtigkeit im Nicht-Betrieb: 0%-95% (nicht kondensierend)
VERPACKUNGSINHALT

Kartoninhalt: 10Stk.
Karton Größe: 465 x 351 x 217(mm)
Inhalt:
SATA Power Kabel x 1 (P/N: 25CRI-200B02-K1R)
BESTELLINFORMATION 9MWHLUBSMR-SI (Box Packing)
OPTIONALES ZUBEHÖR

Lüfterloser Kühlkörper P/N: 25ST1-153108-A7R
Lüfter P/N: 25ST4-113100-A7R
Wärmeverteiler P/N: 25ST5-8265A0-A8R
TPM 2.0-Modul P/N: 9CTM000NR-00
TPM-Kabel P/N: 25CRZ-100600-S9R
