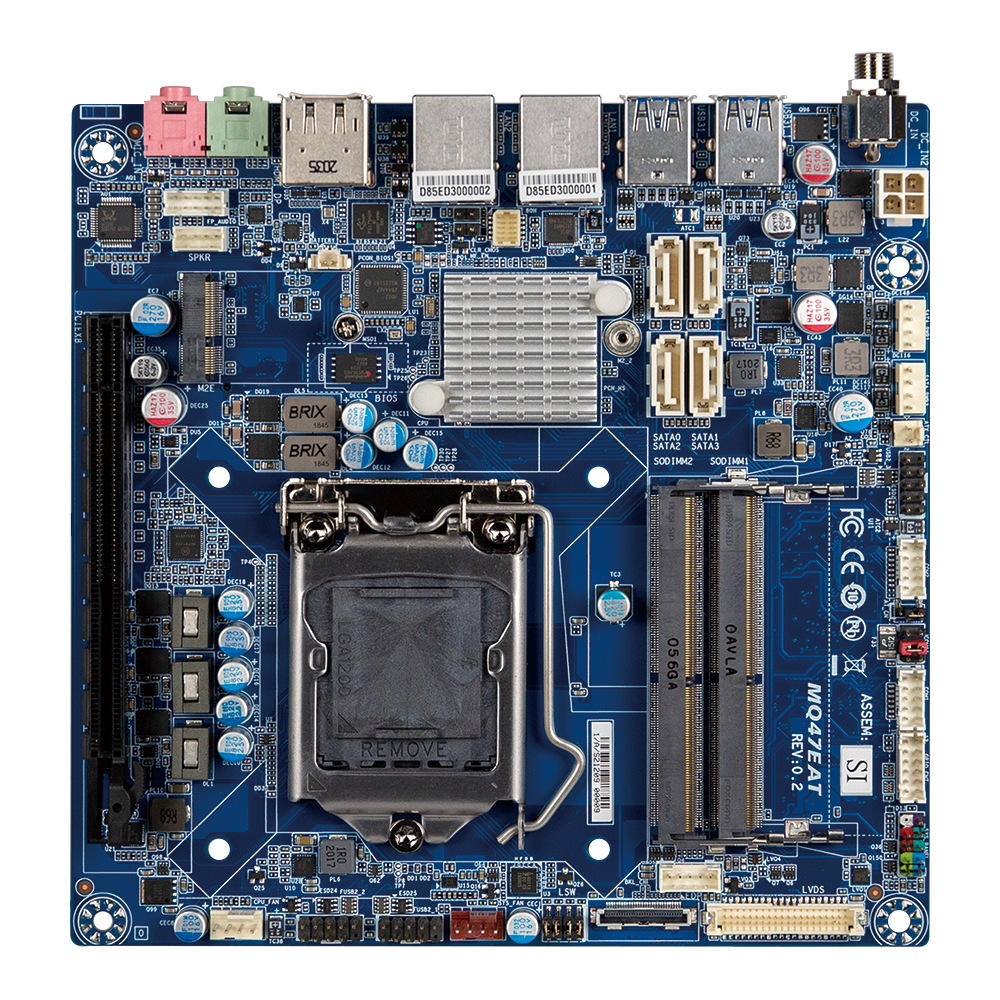

iTXL-Q47EA

Schlanker Mini-ITX-Formfaktor
Unterstützt Intel® Core™ Prozessoren der 10. Generation
Intel® Q470E Express-Chipsatz
Zweikanal-DDR4, 2 x SO-DIMMs
2 x GbE LAN-Anschlüsse
4 x SATA 6Gb/s-Anschlüsse
HDMI, Display Port, eDP/LVDS-Anschlüsse für mehrere Displays
Realtek® ALC897-Audiocodec
1 x RS232/422/485 & 5V/12V/RI COM-Anschluss
1 x RS232 COM-Anschluss

FORMFAKTOR

Thin Mini ITX
170B x 170T(mm)

PROZESSOR

Unterstützung für 10. Generation
Intel® Core™ i9/i7/i5/i3 Prozessoren, Pentium® & Celeron® Prozessoren im LGA1200 Gehäuse
TDP unter 65W

SOCKEL LGA1200
ARBEITSSPEICHER

2 x DDR4 SO-DIMM-Sockel, Max. Kapazität 32 GB
Unterstützt Dual Channel DDR4 2933/2666/2400 MHz Module

NETZWERKSCHNITTSTELLE 2 x GbE LAN Ports (Intel® I219LM and Intel® I211AT)
GRAFIKEINHEIT

Integrierter Grafikprozessor - Intel® HD Graphics:
1 x HDMI 2.0-Anschluss, unterstützt eine maximale Auflösung von 4096x2160@60 Hz
1 x Display Port, unterstützt eine maximale Auflösung von 4096 x 2160 @60Hz
1 x LVDS/eDP, unterstützt eine maximale Auflösung von 3840 x 2160 bei 60 Hz
3 unabhängige Display-Ausgänge

AUDIO Realtek® Audio Codec mit 2 W Verstärker
SPEICHER 4 x SATA 6Gb/s Ports (RAID 0/1/5/10)
ERWEITERUNGSSTECKPLÄTZE

1 x PCIe x16 (Gen3 x16)
1 x 2280 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-Key

INTERNE ANSCHLÜßE

1 x 4-poliger ATX-Hauptstromanschluss
2 x SATA-Stromanschluss
1 x CPU-Lüfter-Header
1 x Systemlüfter-Header
1 x Frontpanel-Header
1 x Frontpanel-Audio-Header
1 x 2W Lautsprecherausgang-Header
1 x GPIO (8 Bit) & SMBUS-Header
1 x PSU On  (unterstützt ATX-Netzteil)
1 x DMIC-Header
6 x USB 2.0-Header
1 x COM-Header (RS-232)
1 x COM-Header (RS-232/422/485 & RI/5V/12V)
1 x FPD (für LVDS 19V)
1 x FPD_SW 1x3 (für Panel Power SW)
1 x LCD_VCC Pin Header
1 x Backlight Steuerung Header

HINTERE ANSCHLÜßE

2 x Audio-Buchsen (Line-out, Mic-in)
1 x HDMI
1 x Display-Anschluss
2 x RJ45-LAN-Anschluss
4 x USB 3.2 Gen1x1
1 x DC-Buchse (+12V/+19~24VDC)

TPM 1 x TPM Header
BETRIEBSSYSTEMKOMPATIBILITÄT Windows 10 (x64)/Linux
CHIPSATZ Intel® Q470E Chipset
BETRIEBSEIGENSCHAFTEN

Betriebstemperatur: 0°C bis +60°C
Luftfeuchtigkeit bei Betrieb: 0-90% (nicht kondensierend)
Nicht-Betriebstemperatur: -40°C bis +85°C
Luftfeuchtigkeit im Nicht-Betrieb: 0%-95% (nicht kondensierend)

VERPACKUNGSINHALT

TBD

BESTELLINFORMATION 9MQ47EATMR-SI (Karton Verpackung)
OPTIONALES ZUBEHÖR

TBD
